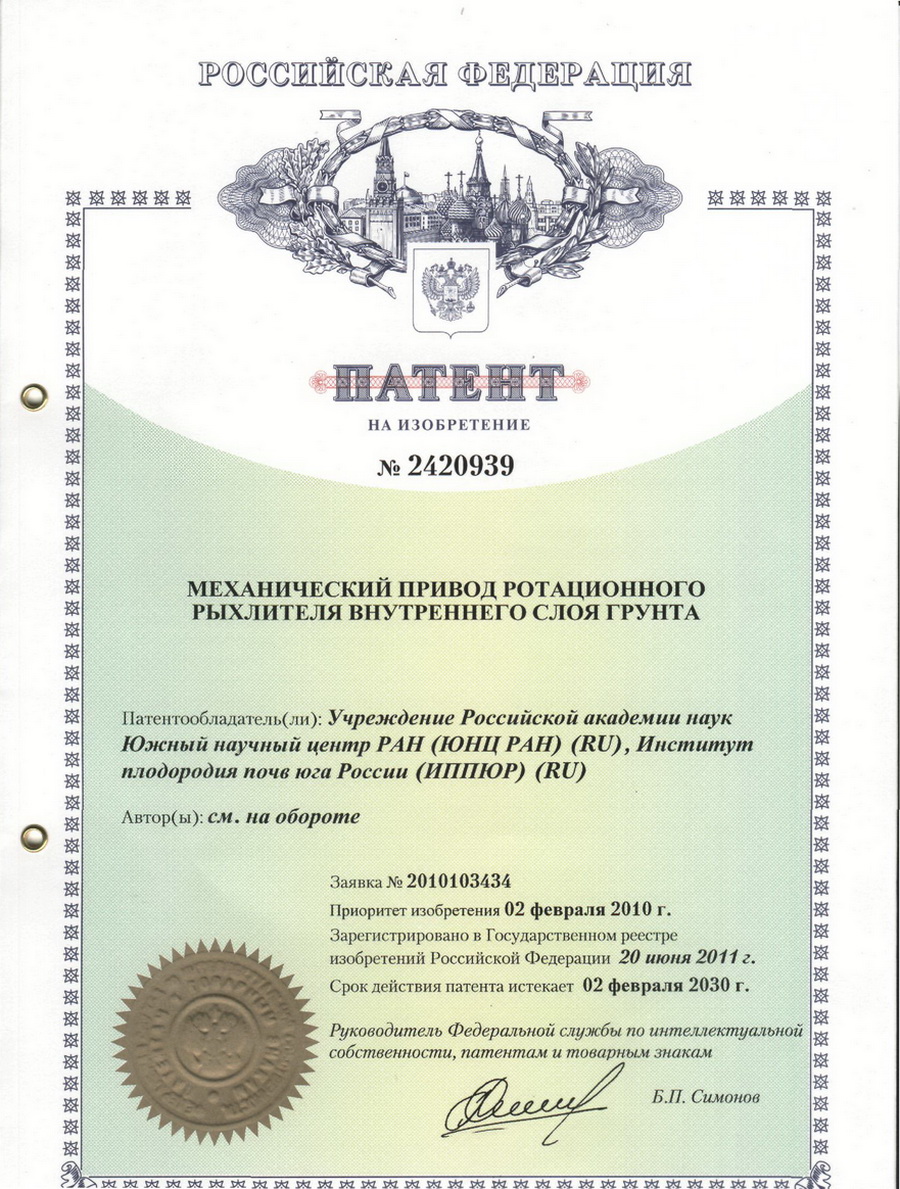

№ 2420939 Механический привод ротационного рыхлителя внутреннего слоя грунта

Авторы: Калиниченко В.П., Шаршак В.К., Илларионов В.В., Ладан Е.П., Генев Е.Д., Черненко В.В., Ильина Л.П. Патентообладатели: ЮНЦ РАН, ИППЮР. 20.07.11 г.

Механический привод ротационного рыхлителя внутреннего слоя грунта

Автор(ы):
Калиниченко Валерий Петрович (RU),
Шаршак Владимир Константинович (RU),
Илларионов Виктор Васильевич (RU),
Ладан Евгений Пантелеймонович (RU),
Генев Евгений Дмитриевич (RU),
Черненко Владимир Владимирович (RU),
Ильина Людмила Павловна (RU)

Патентообладатель(и):
Учреждение Российской академии наук Южный научный центр РАН (ЮНЦ РАН) (RU),
Институт плодородия почв юга России (ИППЮР) (RU)

Изобретение относится к машиностроению и предназначено для механического привода ротационного рыхлителя внутреннего слоя грунта. Такое конструктивное выполнение позволит снизить энергозатраты при обработке грунта и тяговое усилие на перемещение устройства, а также повысить его надежность. Технической задачей, для решения которой служит предлагаемое изобретение, является снижение тягового сопротивления обработке грунта и уменьшение веса устройства, приведенного к точке опоры.

Формула изобретения

Механический привод ротационного рыхлителя внутреннего слоя грунта, содержащий дисковый щелерез, ведущую шестерню цевочного зацепления, промежуточную шестерню внутреннего цевочного зацепления, выполненную на внутренней цилиндрической поверхности диска щелереза, ведомую шестерню цевочного зацепления привода вала рыхлителя внутреннего слоя грунта, отличающийся тем, что он снабжен промежуточной шестерней привода, которая выполнена на отдельной оси и установлена с зацеплением между промежуточной шестерней внутреннего цевочного зацепления, выполненной на внутренней цилиндрической поверхности диска щелереза, и ведомой шестерней цевочного зацепления привода вала рыхлителя внутреннего слоя грунта.
