№ 2471323 Устройство для создания глубокого рыхлого слоя в почве

Изобретение

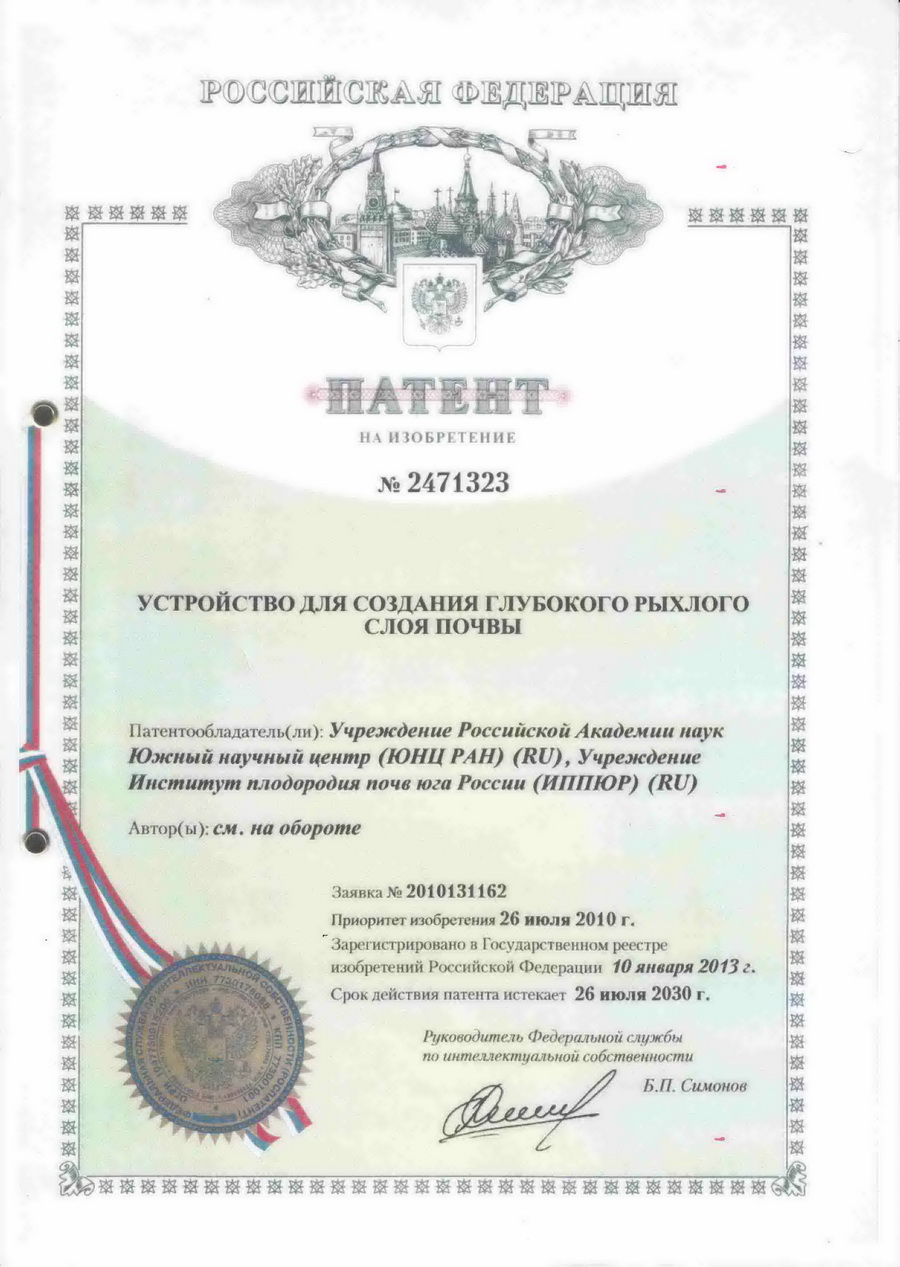

№ 2471323 Устройство для создания глубокого рыхлого слоя в почве.

УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ГЛУБОКОГО РЫХЛОГО СЛОЯ ПОЧВЫ

Автор(ы):
Матишов Геннадий Григорьевич (RU),
Калиниченко Валерий Петрович (RU),
Шаршак Владимир Константинович (RU),
Илларионов Виктор Васильевич (RU),
Ладан Евгений Пантелеймонович (RU),
Генев Евгений Дмитриевич (RU),
Черненко Владимир Владимирович (RU),
Ильин Владимир Борисович (RU),
Ильина Людмила Павловна (RU),
Ларина Юлия Валерьевна (RU),
Мальцев Александр Владимирович (RU),
Бакоев Сирождин Юсуфович (RU),
Сковпень Андрей Николаевич (RU),
Болдырев Андрей Александрович (RU)

Патентообладатель(и):
Учреждение Российской Академии наук Южный научный центр (ЮНЦ РАН) (RU),
Учреждение Институт плодородия почв юга России (ИППЮР) (RU)

Устройство содержит два ротационных щелереза, расположенных вертикально симметрично вдоль направления движения устройства и механически связанных с общим приводом. Такое конструктивное выполнение позволит повысить качество обработки почвы за счет послойного рыхления почвы. Техническим результатом, получаемым при практическом использовании изобретения, является создание возможности выполнять послойно внутрипочвенное ротационное фрезерование с высоким качеством обработки почвы.

Формула изобретения

Устройство для создания глубокого рыхлого слоя почвы, содержащее два ротационных щелереза, расположенных вертикально симметрично вдоль направления движения устройства и механически связанных с общим приводом и расположенным ниже привода внутрипочвенным роторным фрезерователем почвы, валы которого расположены горизонтально и перпендикулярно направлению движения рыхлителя, ротационный щелерез снабжен кольцевым щелерезом, причем устройство имеет ведущую, ведомую, опорную и центрирующую шестерни привода, зубья зацепления которых выполнены поочередно слева и справа вдоль цилиндрической поверхности зацепления на каждой детали зацепления, по которой они взаимно опираются с зубчатым зацеплением, при этом кольцевой щелерез снабжен режущими органами, выполненными на его боковых поверхностях поочередно слева и справа, образующими емкости для приема грунта, отличающееся тем, что снабжено внутрипочвенным роторным фрезерователем, валы которого расположены горизонтально и перпендикулярно направлению движения рыхлителя, а ротационный щелерез снабжен солнечной шестерней, установленной на отдельном валу, расположенном на раме устройства в подшипниках горизонтально и перпендикулярно направлению движения рыхлителя, при этом кольцевой щелерез выполнен в виде наружной шестерни планетарной передачи, а ведущая, ведомая, опорная и центрирующая шестерни привода выполнены планетарно к солнечной шестерне и кольцевому щелерезу, причем вал внутрипочвенного роторного фрезерователя нижнего слоя почвы установлен в ведомых планетарных шестернях ротационного щелереза, а вал внутрипочвенного роторного фрезерователя верхнего слоя почвы установлен в опорных планетарных шестернях ротационного щелереза.
