№ 84077 Шкив передачи.

Шкив передачи.

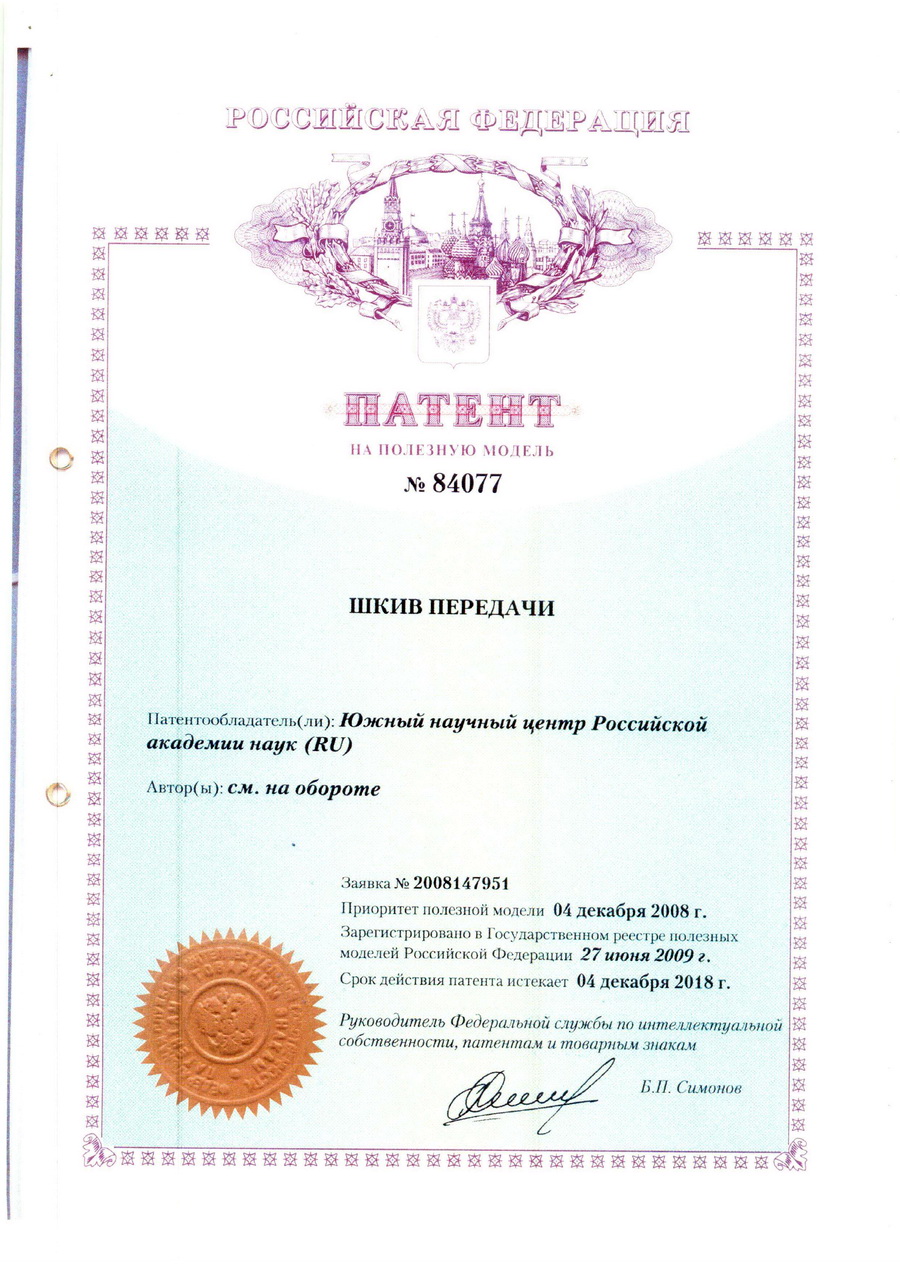

Патент РФ N 84077. Заявка 2008147951. Зарегистрирован в Гос. реестре 27.06.2009.

ШКИВ ПЕРЕДАЧИ

Автор(ы):
Месхи Бесик Чохоевич (RU),
Шевцов Сергей Николаевич (RU),
Сайко Игорь Борисович (RU),
Клименко Анна Александровна (RU),
Бурков Геннадий Матвеевич (RU)

Патентообладатель(и):
Южный научный центр Российской академии наук (RU)

Полезная модель относится к узлам и деталям машин, а именно к клиновым передачам, и позволяет повысить передаваемую нагрузку. Техническая задача полезной модели заключается в повышении передаваемой нагрузки. Это достигается за счет выполнения на рабочих поверхностях металлической футеровки шкива передачи регулярного макрорельефа, таким образом, обеспечивая надежное сцепление ремня с рабочими поверхностями металлической футеровки в зоне контакта, так как материал ремня при входе в зону контакта деформируется и заполняет множество впадин регулярного макрорельефа, принимая его форму, возникающее при этом квазизубчатое зацепление возрастает, что предохраняет ремень от проскальзывания по рабочим поверхностям металлической футеровки, вследствие чего повышается передаваемая нагрузка.

Формула полезной модели

Шкив передачи, содержащий пластмассовый обод, на наружной поверхности которого выполнена клиновая канавка, армированная металлической футеровкой с прорезями, образованными треугольными выемками на рабочих поверхностях и прямоугольной выемкой на дне металлической футеровки, отличающийся тем, что на рабочих поверхностях металлической футеровки выполнен регулярный макрорельеф.
