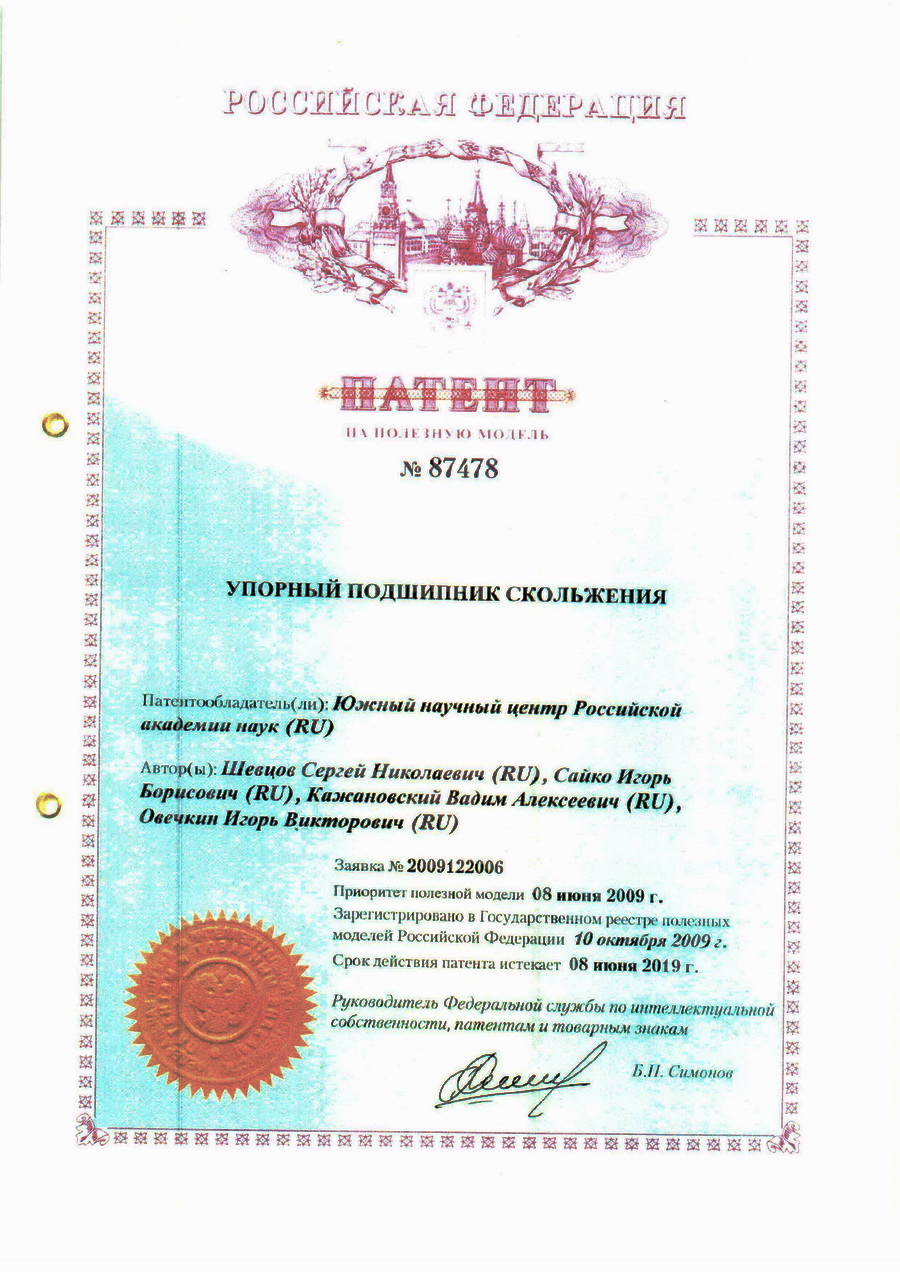

№ 87478 Упорный подшипник скольжения.

УПОРНЫЙ ПОДШИПНИК СКОЛЬЖЕНИЯ

Автор(ы):
Шевцов Сергей Николаевич (RU),
Сайко Игорь Борисович (RU),
Кажановский Вадим Алексеевич (RU),
Овечкин Игорь Викторович (RU)

Патентообладатель(и):
Южный научный центр Российской академии наук (RU)

Упорный подшипник скольжения может быть использован в узлах трения в машиностроении. Он содержит выполненный с буртиками (4) полимерный кожух (3), в котором установлена пористая матрица (1). Пористая матрица (1), пропитанная жидкой смазкой, имеет сквозные резьбовые отверстия, в которых закреплены антифрикционные полимерные вставки (5), образующие на рабочей поверхности (2) выступы (6). На выступах (6) выполнены резервуары (7) для жидкой смазки. Высота выступов (6) ниже уровня буртиков (4) и соответствует толщине антифрикционного слоя. Полимерный кожух (3) и антифрикционные полимерные вставки (5) выполнены за одно целое. По внешнему и внутреннему диаметрам пористой матрицы (1) на рабочей поверхности (2) выполнены канавки-ловители (8). Конструктивное выполнение упорного подшипника скольжения обеспечивает наличие постоянной разделительной пленки в трибозоне, что повышает его надежность и долговечность.

Формула полезной модели

1. Упорный подшипник скольжения, включающий пропитанную жидкой смазкой пористую матрицу, выполненную со сквозными отверстиями, в которых закреплены антифрикционные полимерные вставки, образующие на рабочей поверхности пористой матрицы выступы высотой, соответствующей толщине антифрикционного слоя, отличающийся тем, что на выступах антифрикционных полимерных вставок выполнены резервуары для жидкой смазки, а пористая матрица размещена в полимерном кожухе, выполненном за одно целое с полимерными вставками.

2. Упорный подшипник скольжения по п.1, отличающийся тем, что на рабочей поверхности пористой матрицы по внутреннему и внешнему ее диаметрам выполнены канавки-ловители.

3. Упорный подшипник скольжения по п.1, отличающийся тем, что полимерный кожух содержит буртики, которые выше выступов антифрикционных полимерных вставок.
