№ 93792 Устройство для обработки воды в потоке магнитным полем.
Джимак С.С., Ломакина Л.В., Ильченко Г.П.
10.05.2010.
Устройство для обработки воды в потоке магнитным полем.
Джимак С.С., Ломакина Л.В., Ильченко Г.П.

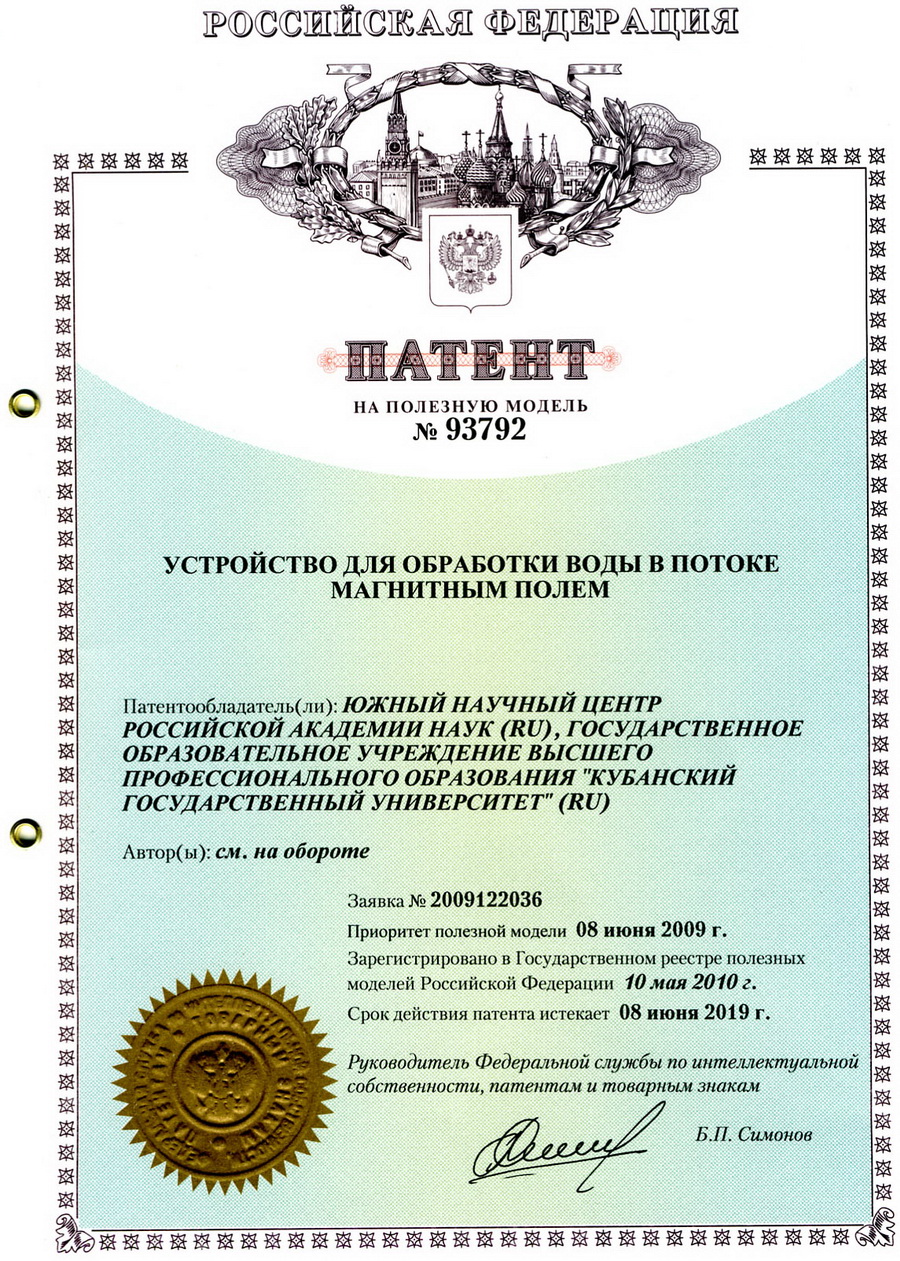

Патент РФ на полезную модель N 93792 от 10.05.2010.
УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ВОДЫ В ПОТОКЕ МАГНИТНЫМ ПОЛЕМ
Автор(ы):
Джимак Степан Сергеевич (RU),
Барышев Михаил Геннадьевич (RU),
Ломакина Лариса Владимировна (RU),
Ильченко Геннадий Петрович (RU)
Патентообладатель(и):
ЮЖНЫЙ НАУЧНЫЙ ЦЕНТР РОССИЙСКОЙ АКАДЕМИИ НАУК (RU),
ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ "КУБАНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ" (RU)
Заявляемое техническое решение относится к области магнитодинамической обработки жидкостей, имеющих водородные связи, в частности воды, для воздействия на их биологическую активность с целью изменения физико-химических свойств и может найти широкое применение в сельском хозяйстве, а также в других отраслях. Устройство является не сложным в изготовлении, удобным в применении и обеспечивает стабильный результат обработки. Технический результат обусловлен тем, что в предлагаемом устройстве для достижения желаемого эффекта используется всего один магнит. Перемещаясь вокруг четырехполюсного магнита, жидкость последовательно пересекает полюса магнита от N к S, от S к N, от N к S, от S к N, т.е. подвергается воздействию одного периода синусоидального пространственно-периодического магнитного поля. Простое увеличение числа витков трубки вокруг магнита позволит увеличить длительность обработки, а, следовательно, эффективность устройства, т.е., степень очистки жидкости (воды). Кроме этого в предложенном решении исключено соприкосновение воды с металлическими материалами конструкции загрязняющими воду.
Формула полезной модели
Устройство для обработки воды в потоке магнитным полем содержит цилиндрический корпус с боковыми крышками из ферромагнитного материала, выполняющий роль замыкающего магнитопровода, в котором размещено приспособление из магнитного материала, образующее противоположно направленные вектора магнитной индукции, отличающееся тем, что корпус выполнен цилиндрическим и в нем по оси между прижимными крышками установлен цилиндрический четырехполюсный магнит, который по спирали охватывает трубка для прохождения потока обрабатываемой воды из немагнитного материала.
